Métodos de cableado de disyuntores de CC 1P/2P/3P/4P en sistemas de suministro de energía UPS

En la configuración de los sistemas de suministro de energía UPS, los disyuntores de CC realizan la doble función de aislamiento y protección contra sobrecorriente para los circuitos de la batería. Los diferentes tipos de fuentes de alimentación UPS corresponden a diferentes voltajes y corrientes nominales de la batería, por lo que requieren la adaptación de disyuntores de CC con diferentes recuentos de polos. Este artículo detallará los diversos métodos de cableado de disyuntores de CC 1P/2P/3P/4P aplicados en sistemas UPS.

1. Los disyuntores tienen parámetros estándar que incluyen voltaje nominal y corriente nominal (para tipos 1P). Cuando estos parámetros no cumplen con los requisitos de voltaje y corriente de la batería, el voltaje y la corriente de funcionamiento se pueden aumentar agregando el número de polos del disyuntor y adoptando configuraciones de conexión en serie-paralelo. Específicamente, la conexión en serie aumenta el voltaje mientras que la conexión en paralelo aumenta la corriente.Aquí tomamos como ejemplo una tensión nominal de 250 V.

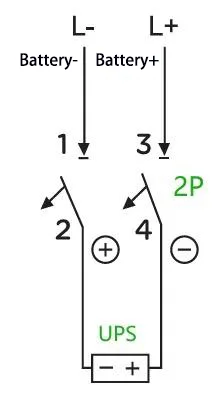

A:Por ejemplo: para un UPS con una capacidad de 40 kVA y una cadena de baterías nominal de 32 celdas (voltaje de carga de ecualización: 14 V × 32 = 448 V; también hay baterías con un voltaje de carga flotante de solo 13,6 V, que se utiliza aquí solo con fines ilustrativos), la corriente operativa máxima se calcula como 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 32 = 139 A (suponiendo un factor de potencia de 1,0, una eficiencia del 90 % y un voltaje de corte configurado en el UPS de 10 V por celda). En este caso es suficiente un disyuntor 2P 500 V 200 A. El método de cableado es el siguiente:

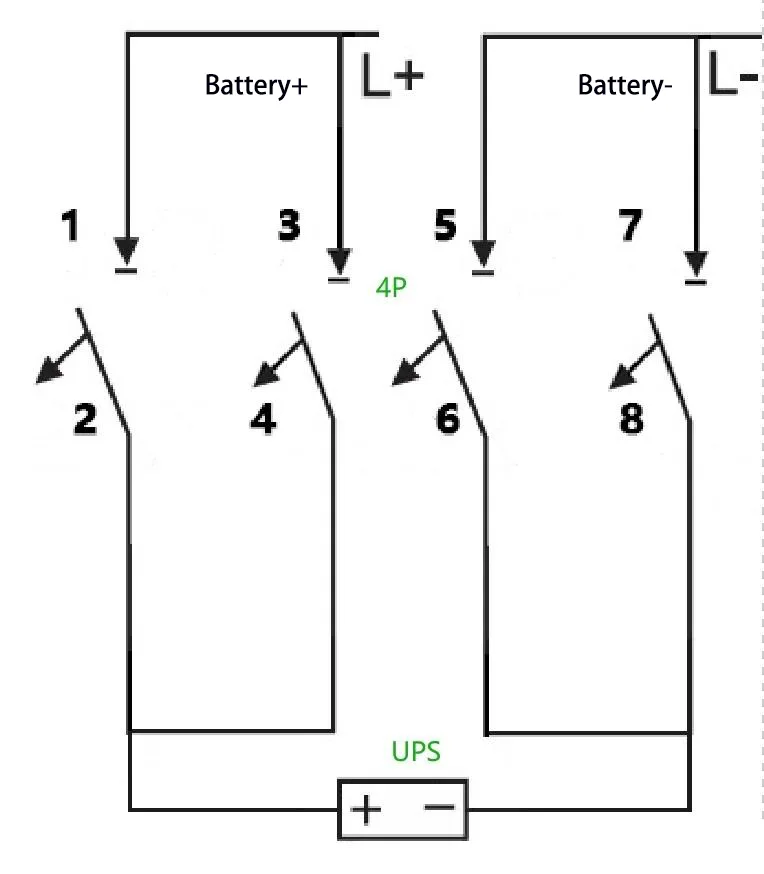

B:¿Qué pasa si en su lugar se utiliza un disyuntor 2P 500 V 100 A? Este requisito se puede cumplir con un disyuntor 4P, específicamente, conectando en paralelo dos conjuntos de disyuntores 2P para mejorar la capacidad de transporte de corriente. El método de cableado es el siguiente:

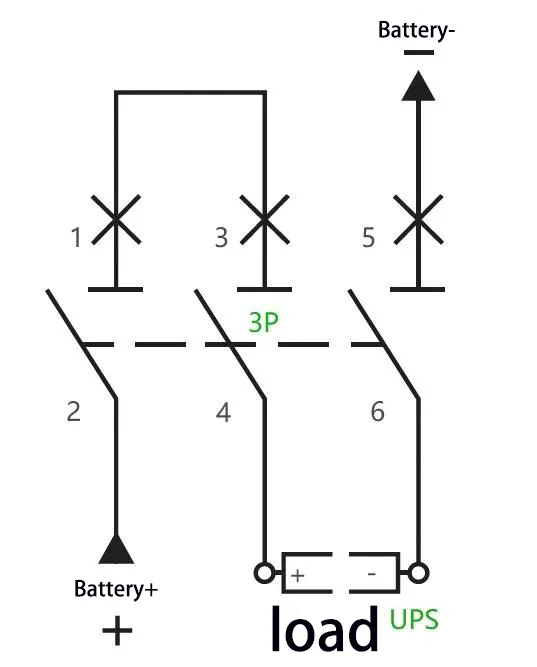

DO:Por ejemplo: Para un UPS con una capacidad de 40 kVA y una cadena de baterías nominal de 40 celdas (voltaje de carga de compensación: 14 V × 40 = 560 V), la corriente operativa máxima se calcula como 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 40 = 111 A. Se puede adoptar un disyuntor 3P 750 V 150 A, con dos de sus polos conectados en serie. El método de cableado es el siguiente:

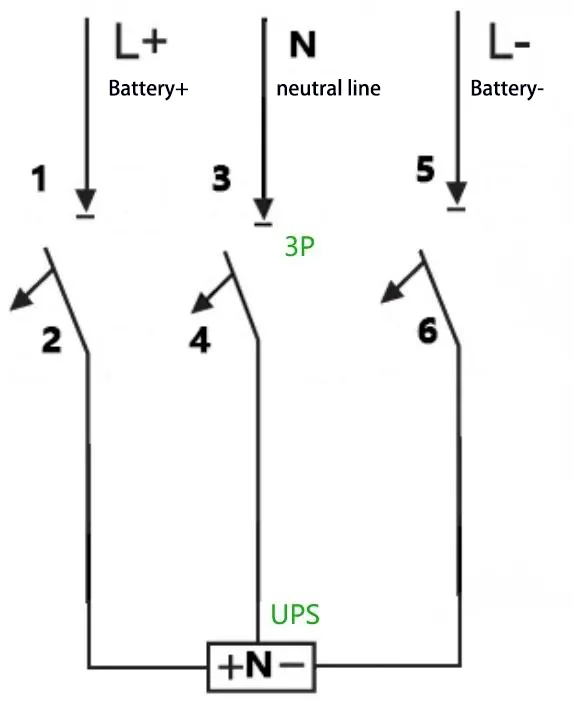

D:Por ejemplo: para un UPS con una capacidad de 40 kVA, una cadena de baterías nominal de 32 celdas y una conexión de cable neutro (voltaje de carga de ecualización: 14 V × 32 = 448 V, es decir, ±224 V), la corriente operativa máxima se calcula como 40 kVA × 1,0 ÷ 90 % ÷ 10 V ÷ 32 = 139 A. A 3P 500 V Se puede adoptar un disyuntor de 200 A y el método de cableado es el siguiente:

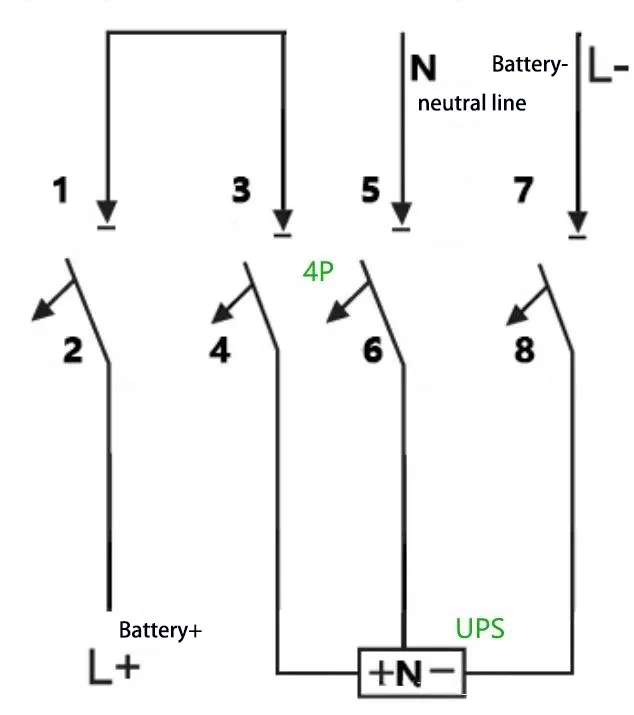

MI:Por ejemplo: para un UPS con una capacidad de 40 kVA, una cadena de baterías nominal de 40 celdas y una conexión de cable neutro (voltaje de carga de ecualización: 14 V × 40 = 560 V, es decir, ±280 V), la corriente operativa máxima se calcula como 40 kVA × 1,0 ÷ 90 % ÷ 10 V ÷ 40 = 111 A. A 4P 750 V Se puede adoptar un disyuntor de 150 A, con dos de sus polos conectados en serie. El método de cableado es el siguiente:
