¿Está asumiendo que un dispositivo de protección contra sobretensiones de CA cubre todo su edificio?

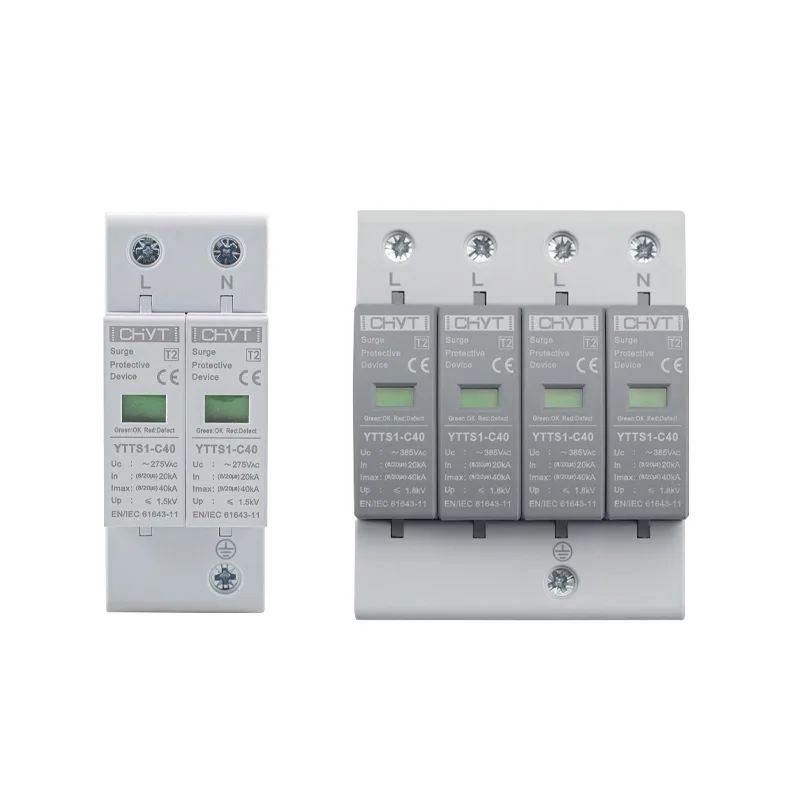

CHITODispositivo de protección contra sobretensiones de CALas aplicaciones muestran por qué un punto de protección puede no ser suficiente para un edificio de varios niveles.

Una oleada no entra cortésmente a un edificio a través de una puerta predeterminada. Los rayos, la conmutación de servicios públicos, los arranques y paradas de motores o las fallas en la red eléctrica local pueden introducir sobretensiones transitorias en diferentes puntos de una instalación eléctrica. Una vez que una sobretensión ingresa a un edificio, el cableado mismo puede convertirse en parte del problema, llevando el transitorio hacia equipos sensibles.

Esto plantea una pregunta práctica para la planificación de sistemas eléctricos: ¿Puede un dispositivo de protección contra sobretensiones de CA proteger realmente todo un edificio?

En una instalación pequeña con cables cortos y equipo limitado, un dispositivo ubicado estratégicamente puede proporcionar una protección útil. Sin embargo, en un edificio más grande, depender de un único punto de protección puede dejar expuestos los circuitos aguas abajo.

Por qué un punto de protección puede no ser suficiente

La protección contra sobretensiones funciona desviando el voltaje transitorio excesivo lejos del equipo y hacia el sistema de puesta a tierra. Cuanto más cerca esté el dispositivo de protección del equipo que se está protegiendo, más fácil será controlar el voltaje que llega a ese equipo.

Esto se vuelve más complicado a medida que el edificio crece.

Considere un edificio comercial de tres pisos. El tablero de distribución principal puede estar ubicado en la planta baja, mientras que las computadoras, los controladores de HVAC, los sistemas de iluminación, los equipos de comunicación y otras cargas electrónicas se distribuyen en varios pisos. Un dispositivo de protección contra sobretensiones instalado únicamente en el panel de entrada principal no puede eliminar automáticamente todos los transitorios en toda la red eléctrica.

La longitud del cable es importante porque aún se puede desarrollar voltaje a lo largo de los conductores durante un transitorio rápido. Por lo tanto, un dispositivo que funciona bien en la entrada del servicio puede necesitar apoyo de puntos de protección adicionales aguas abajo.

Ésta es una de las razones por las que la protección contra sobretensiones se entiende mejor como un sistema y no como un solo componente.

Dónde puede viajar la sobretensión transitoria

No todas las oleadas tienen el mismo origen o trayectoria. Un rayo directo es sólo una posibilidad. La conmutación eléctrica diaria también puede crear condiciones transitorias.

Las fuentes comunes incluyen:

Un transitorio puede pasar del sistema de distribución principal a los circuitos derivados. Si el equipo sensible está ubicado a cierta distancia del punto de protección principal, puede ser apropiada una protección adicional.

La siguiente vista simplificada ayuda a explicar la diferencia:

La disposición exacta depende del diseño eléctrico, el sistema de puesta a tierra, la sensibilidad del equipo y los requisitos de instalación aplicables.

La distancia entre paneles importa

Uno de los detalles más fáciles de pasar por alto es la distancia física entre los dispositivos de protección y las cargas.

Imagine un edificio grande con el panel eléctrico principal en una sección y un gabinete de control de automatización en otra. Incluso si ambos están conectados al mismo sistema eléctrico, no son eléctricamente idénticos durante un transitorio muy rápido.

Los conductores más largos introducen impedancia. Durante un evento de sobretensión, esto puede contribuir a una diferencia de voltaje entre el punto donde está instalada la protección y el punto donde está conectado el equipo.

Esto no significa que cada toma de corriente requiera su propio dispositivo de protección. En cambio, la estrategia de protección debe seguir la estructura del sistema de distribución eléctrica.

Para los equipos de adquisiciones e ingeniería, esta es una distinción importante. La pregunta no debería ser simplemente: "¿Cuántos dispositivos de protección contra sobretensiones se necesitan?" Una mejor pregunta es: "¿Dónde están los puntos en los que la energía transitoria puede entrar, viajar y alcanzar cargas sensibles?"

La coordinación es más importante que simplemente agregar dispositivos

La instalación de varios dispositivos de protección contra sobretensiones no crea automáticamente un mejor sistema.

Los dispositivos instalados en diferentes niveles de distribución deben funcionar juntos. Sus características, capacidad de descarga, nivel de protección de voltaje y disposición de instalación deben considerarse como parte del sistema eléctrico completo.

Una mala coordinación puede reducir la eficacia del acuerdo general. Por el contrario, las etapas de protección ubicadas adecuadamente pueden dividir la tarea entre el punto de distribución principal y los circuitos posteriores.

Un enfoque común es establecer diferentes niveles de protección:

Protección Primaria

El servicio eléctrico entrante es el primer punto importante a considerar. La protección aquí aborda la energía transitoria sustancial que ingresa desde la red eléctrica externa.

Protección de distribución secundaria

Cuando un edificio tiene paneles de distribución separados, se puede considerar protección adicional. Esto es especialmente relevante cuando los tramos de cables son relativamente largos o cuando los circuitos posteriores contienen equipos eléctricos sensibles.

Protección de equipos locales

Los sistemas altamente sensibles pueden requerir protección más cerca del propio equipo. Los ejemplos pueden incluir sistemas de control electrónico, equipos de comunicación, dispositivos de monitoreo y otros equipos que puedan verse afectados por sobretensiones transitorias.

El objetivo no es colocar protección en todas partes. Es para evitar que una oleada encuentre un camino desprotegido hacia el equipo que importa.

¿Qué se debe comprobar antes de seleccionar unDispositivo de protección contra sobretensiones de CA?

El edificio en sí proporciona muchas de las pistas necesarias para la planificación de la protección.

Una revisión útil debe incluir la configuración del sistema eléctrico, el voltaje nominal, la disposición de puesta a tierra, el entorno de sobretensiones esperado, la estructura de distribución y los tipos de cargas conectadas.

También conviene identificar si los circuitos se extienden al aire libre o se conectan a equipos ubicados en zonas expuestas. Estas conexiones pueden cambiar considerablemente el perfil de riesgo.

Las preguntas clave incluyen:

Estas comprobaciones suelen ser más útiles que elegir un dispositivo basándose únicamente en el voltaje nominal o la apariencia física.

¿Qué pasa con los edificios con sistemas de energía solar?

La situación se vuelve más interesante cuando se conectan equipos fotovoltaicos al edificio.

Las instalaciones solares pueden introducir vías eléctricas adicionales entre los equipos exteriores y los sistemas de distribución interiores. Los paneles fotovoltaicos, los inversores, el cableado de CC y los circuitos de salida de CA pueden formar parte del debate general sobre protección.

Esto es particularmente importante para edificios con instalaciones solares en tejados porque el equipo fotovoltaico está físicamente más cerca de la exposición al aire libre mientras que la energía generada finalmente se conecta con la infraestructura eléctrica del edificio.

Por lo tanto, la protección contra sobretensiones del lado de CA debe considerarse junto con la disposición más amplia de protección fotovoltaica. Los disyuntores de CC, los interruptores aisladores de CC, los dispositivos de protección contra sobretensiones de CC y otros componentes de protección fotovoltaica abordan diferentes partes del sistema y no deben tratarse como intercambiables.

Para un edificio equipado con energía solar, revisar sólo el panel principal de CA puede proporcionar una imagen incompleta.

El supuesto de “un dispositivo para todo”

El atractivo de un solo dispositivo es comprensible. Parece más simple, ocupa menos espacio y puede reducir la cantidad de componentes que deben coordinarse.

Pero la simplicidad eléctrica sobre el papel no siempre equivale a una protección adecuada en el campo.

Un edificio compacto con un recorrido de distribución corto y sencillo puede tener requisitos muy diferentes a los de una fábrica, un complejo de oficinas, un almacén o una instalación de varios pisos con varios paneles de distribución.

Por lo tanto, la pregunta correcta no es si un dispositivo puede proteger un edificio en condiciones ideales. La pregunta más útil es si la instalación proporciona suficiente protección en los lugares donde, de manera realista, puede aparecer energía transitoria.

Este cambio de perspectiva puede evitar que un plan de protección que de otro modo sería razonable se vuelva demasiado dependiente de un punto de protección.

La instalación sigue siendo importante

Incluso un componente de protección contra sobretensiones seleccionado correctamente puede funcionar mal si la instalación no se realiza adecuadamente.

Los conductores de conexión deben mantenerse adecuadamente cortos y dispuestos de acuerdo con los requisitos de instalación aplicables. La conexión a tierra y la conexión son igualmente importantes porque la sobretensión necesita un camino controlado lejos del equipo protegido.

El dispositivo también debe instalarse en una ubicación apropiada para su función eléctrica y coordinarse con la protección contra sobrecorriente aguas arriba cuando sea necesario.

Estos detalles son fáciles de pasar por alto durante la selección de componentes porque no aparecen en la etiqueta del producto. Sin embargo, pueden tener un efecto directo en el desempeño de la protección en el mundo real.

Por esta razón, las especificaciones deben revisarse junto con el diseño eléctrico en lugar de tratar el dispositivo de protección contra sobretensiones como un accesorio aislado.

Una forma práctica de revisar la protección de los edificios

Para los equipos de adquisiciones y planificadores eléctricos, una simple revisión de tres pasos puede aclarar el proceso.

Primero, mapee la distribución de energía. Identifique el suministro entrante, paneles principales, subpaneles y equipos principales.

En segundo lugar, identifique los puntos de exposición. Busque conexiones exteriores, tendidos de cables largos, exposición a rayos y equipos con tolerancia limitada al voltaje transitorio.

En tercer lugar, evaluar la coordinación de la protección. Determine si la protección en la entrada del servicio es suficiente o si se necesitan etapas adicionales aguas abajo.

Este enfoque también facilita la comparación de diferentes especificaciones sin centrarse únicamente en el precio o en un único parámetro eléctrico.

Conclusión final

Un edificio no tiene necesariamente un único "punto de entrada contra sobretensiones". La sobretensión transitoria puede moverse a través de diferentes partes de una instalación eléctrica, y la efectividad de la protección depende de la ubicación, el cableado, la conexión a tierra, la sensibilidad y la coordinación del equipo.

Para un sistema eléctrico pequeño y simple, un dispositivo de protección instalado estratégicamente puede ser adecuado. Las instalaciones más grandes o más complejas a menudo requieren un enfoque en capas en el que la protección se coloca según la estructura y el riesgo de la red eléctrica.

Al revisar unDispositivo de protección contra sobretensiones de CA, la pregunta más importante no es simplemente qué potencia tiene el dispositivo, sino dónde está instalado y qué parte del sistema eléctrico se espera que proteja. Para instalaciones fotovoltaicas, esta evaluación también debe incluir la relación entre la protección CA y CC.
