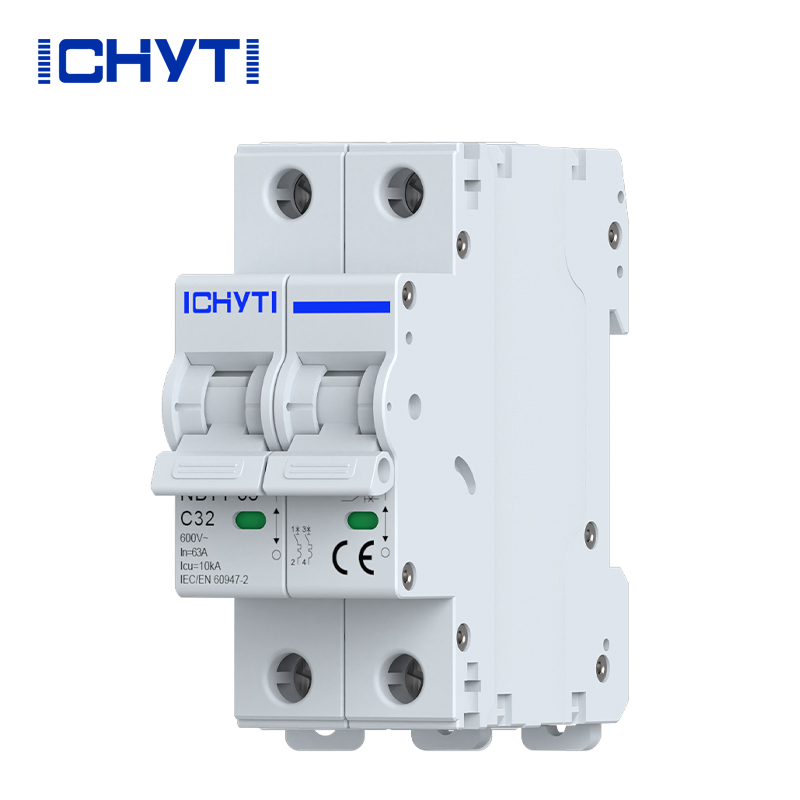

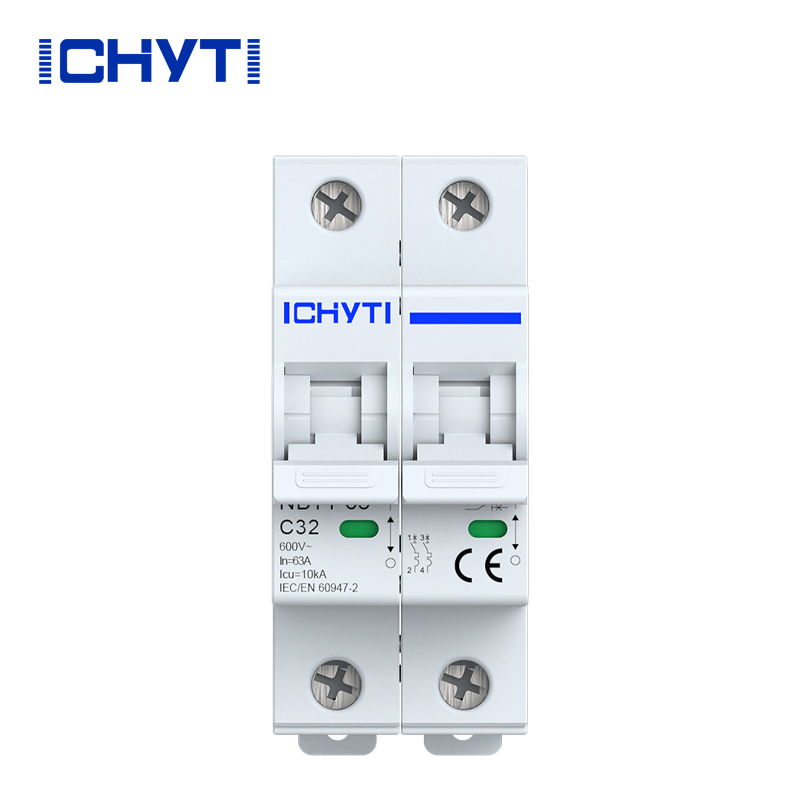

Disyuntores de CC para paneles solares

ICHYTI es un fabricante y proveedor de disyuntores de CC a gran escala para paneles solares en China. Nos hemos especializado en componentes eléctricos solares durante muchos años. Nuestros productos tienen una buena ventaja de precio y cubren la mayoría de los mercados europeos. Esperamos convertirnos en su socio a largo plazo en China.

Enviar Consulta Descargar PDF

Descripción del Producto

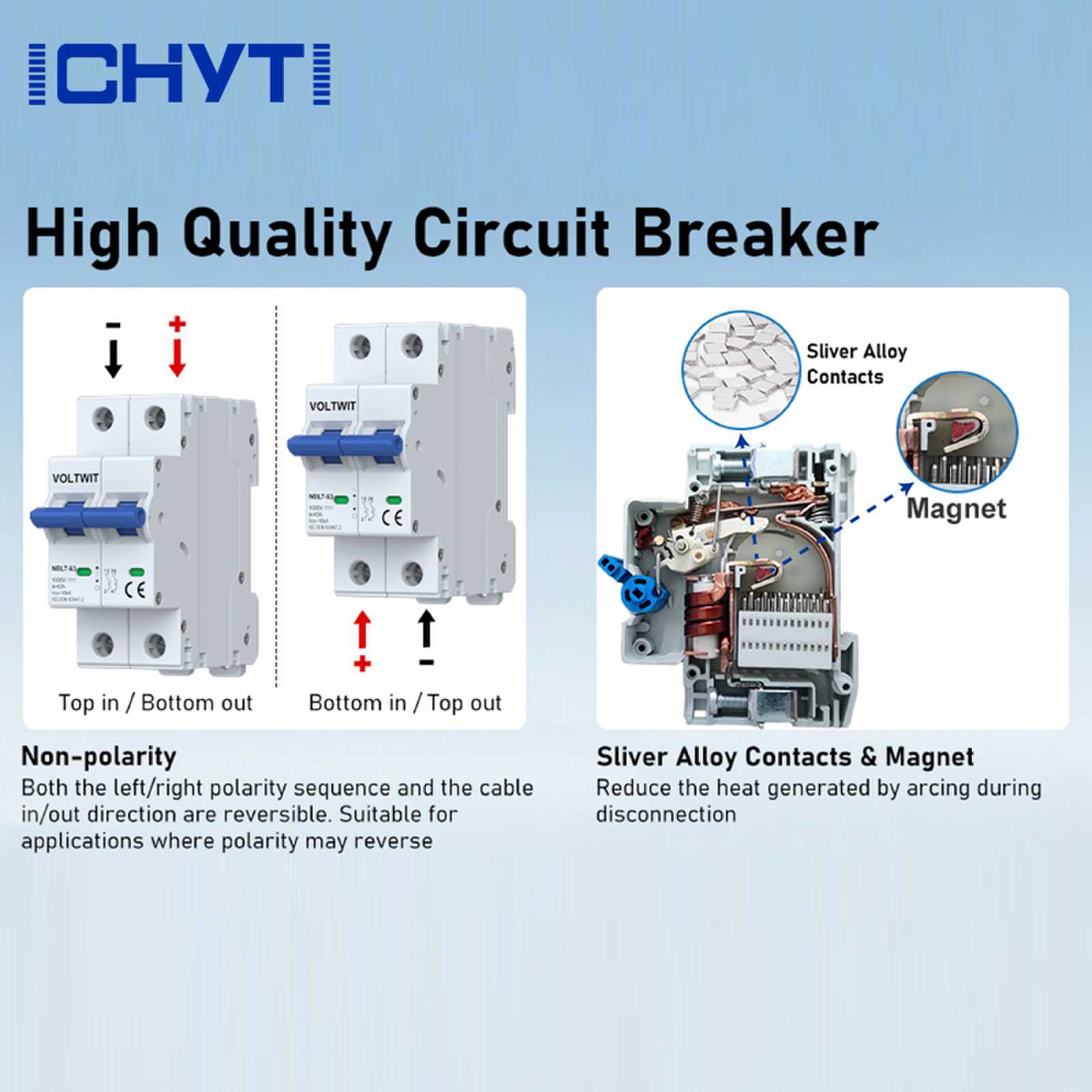

El fabricante chino ICHYTI disyuntores de CC para paneles solares consta de componentes como la carcasa, el mecanismo de operación, la protección contra sobrecarga térmica, el disparo electromagnético, el sistema de contacto y el sistema de arco. Su estructura de diseño único puede proporcionar funciones de protección contra sobrecarga y cortocircuito. Además, la adición de un potente sistema de arco magnético permanente mejora aún más la capacidad de cortocircuito del producto, alcanzando un nivel de 6KA.

Disyuntores ICHYTI dc para paneles solares Parámetro (Especificación)

Modelo del Producto		NBL7-63
Polo		1P	2P	4P
Marco actual		63A
Corriente nominal	En	6, 10, 16, 20, 25, 32, 40, 5		0, 63A
Voltaje de trabajo nominal	UE (CC)	300V	500/600/1000V	1000V
Voltaje de aislamiento nominal	interfaz de usuario	1200V
Tensión nominal soportada de impulso	Uimp	6kV
Capacidad de Interrupción	leu	6KA
Característica de disparo		C
Tipo de disparo		magnético térmico
Vida eléctrica	Actual	500 ciclos (marco 63A)
	Estándar	300 ciclos
Vida mecánica	Actual	10000 ciclos (marco 63A)
	Estándar	9700 ciclos
Categoría de sobrevoltaje		tercero
Grado de contaminación		3
Protección de ingreso		Puerto de cableado IP40 IP20
Resistencia a la humedad y al calor		Clase 2
Capacidad de terminales		2,5x35 mm2
Par de apriete de terminales		2.0â3.5Nm
Temperatura ambiente		-30â~+70°C
Temperatura de almacenamiento		-40â~+85â
Metodo de instalacion		ESTRUENDO
Estándar		IEC60947-2

Disyuntores ICHYTI dc para paneles solares

◉ Al realizar el cableado, es necesario prestar atención a los polos positivo y negativo de la fuente de alimentación. La fuente de alimentación debe entrar por la parte superior y salir por la parte inferior, debido a las características de diseño de la entrada de la fuente de alimentación;

◉ Fácil instalación, que puede ahorrar cables;

◉ Puede ser utilizado para proteger cargas resistivas e inductivas con baja corriente de irrupción, con una eficiencia de protección de 5-10In;

◉ Adecuado para familias, oficinas, construcción y campos industriales.

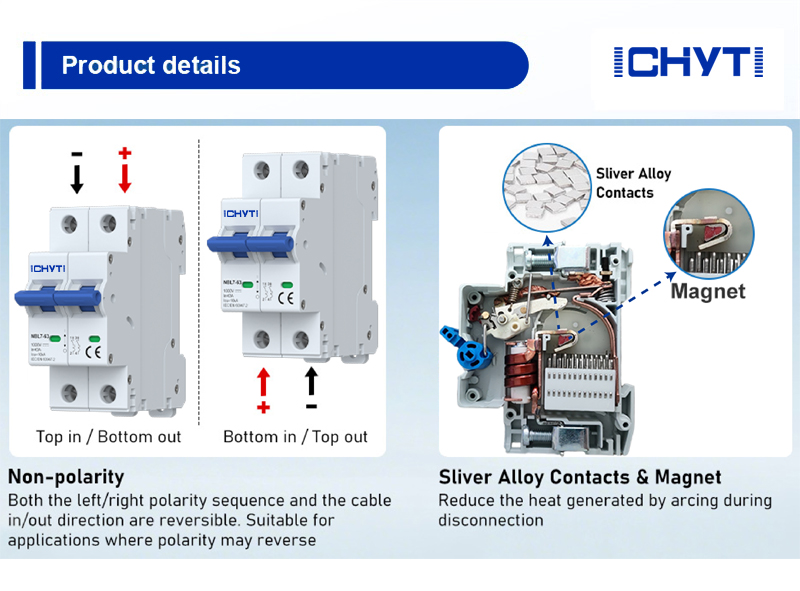

Disyuntores ICHYTI dc para paneles solares Detalles

◉ Indicación visual roja y verde: estado del interruptor, claro de un vistazo.

◉ Mango doble engrosado: al mismo tiempo, puede aumentar la plenitud y la comodidad de operación.

◉ Material ignífugo de PC: carcasa ignífuga de PC, con resistencia a altas temperaturas, sin deformación, apariencia hermosa y suave, no es fácil de usar, buen rendimiento antienvejecimiento.

◉ Diseño de enfriamiento superior: disipación de calor efectiva, reduce la falla causada por el sobrecalentamiento del interruptor automático.
