Disyuntor fotovoltaico de CC

ICHYTI El disyuntor pv dc más nuevo fabricado en China no tiene la capacidad de cambiar de marcha con carga, mientras que los disyuntores de CC son adecuados para situaciones en las que los requisitos de voltaje no son altos y no son necesarios ajustes frecuentes, como circuitos de iluminación y electrodomésticos.

Enviar Consulta Descargar PDF

Descripción del Producto

Este disyuntor de CC ICHYTI pv de China en stock es adecuado para protección contra sobrecarga y cortocircuito en sistemas de CC, y es adecuado para equipos de CC y equipos eléctricos con corrientes nominales inferiores a 63 A y voltajes nominales de 300 V, 600 V y 1000 V. Este producto se usa ampliamente en varios campos, como energía, correos, transporte, minería y empresas, y cumple con los estándares IEC60898-1 y GB140482. En comparación con productos similares, este producto tiene el nivel de voltaje nominal más alto.

ICHYTI pv dc disyuntor Parámetro (Especificación)

Modelo del Producto		NBL7-63
Polo		1P	2P	4P
Marco actual		63A
Corriente nominal	En	6, 10, 16, 20, 25, 32, 40, 50z63A
Voltaje de trabajo nominal	UE (CC)	300V	500/600/1000V	1000V
Voltaje de aislamiento nominal	interfaz de usuario	1200V
Tensión nominal soportada de impulso	Uimp	6kV
Capacidad de Interrupción	leu	6 ka
Característica de disparo		C
Tipo de disparo		magnético térmico
Vida eléctrica	Actual	500 ciclos (marco 63A)
	Estándar	300 ciclos
Vida mecánica	Actual	10000 ciclos (marco 63A)
	Estándar	9700 ciclos
Categoría de sobrevoltaje		tercero
Grado de contaminación		3
Protección de ingreso		Puerto de cableado IP40 IP20
Resistencia a la humedad y al calor		Clase 2
Capacidad de terminales		2,5x35 mm2
Par de apriete de terminales		2.0â 3.5Nm
Temperatura ambiente		-30âã+70â
Temperatura de almacenamiento		-40âã+85â
Metodo de instalacion		ESTRUENDO
Estándar		IEC60947-2

Característica del disyuntor ICHYTI pv dc

◉ El diseño frontal superior hace que la operación del mango sea más cómoda y segura;

◉ La vida mecánica supera las 20000 veces, lo que garantiza un uso a largo plazo;

◉ Cumple con los estándares GBT140482, IEC60947-2, los requisitos ambientales RoHS de la UE y las certificaciones CCC y CE;

◉ Adecuado para sistemas de corriente continua, especialmente sistemas de comunicación y fotovoltaicos.

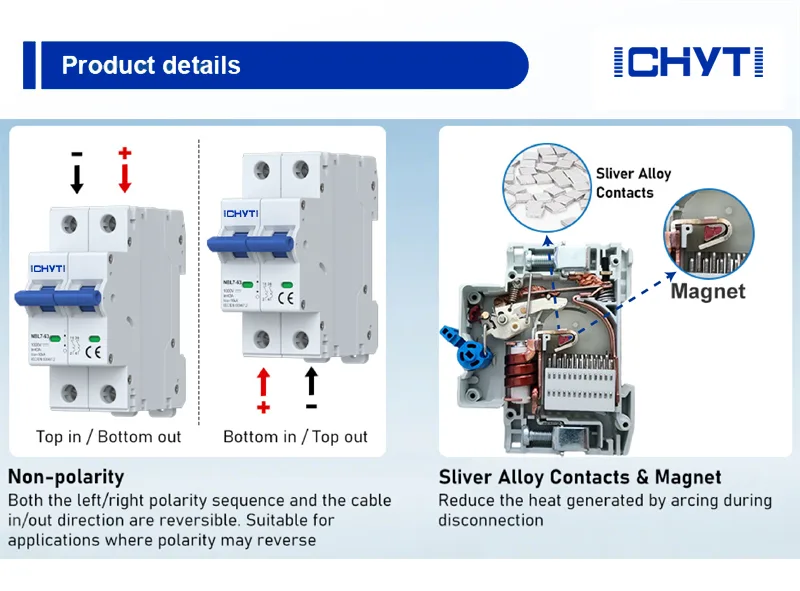

Detalles del disyuntor ICHYTI pv dc

Disyuntor ICHYTI pv dc Dificultades de desarrollo

El desarrollo del disyuntor pv dc enfrenta dos dificultades principales. En primer lugar, la corriente del sistema de CC no cruza el cero de forma natural, por lo que la tecnología madura de extinción de arcos no se puede utilizar como disyuntores de CA; En segundo lugar, hay una gran cantidad de componentes inductivos en el sistema de CC, que almacenan una gran cantidad de energía, lo que aumenta la dificultad de interrumpir las corrientes de falla de CC.
